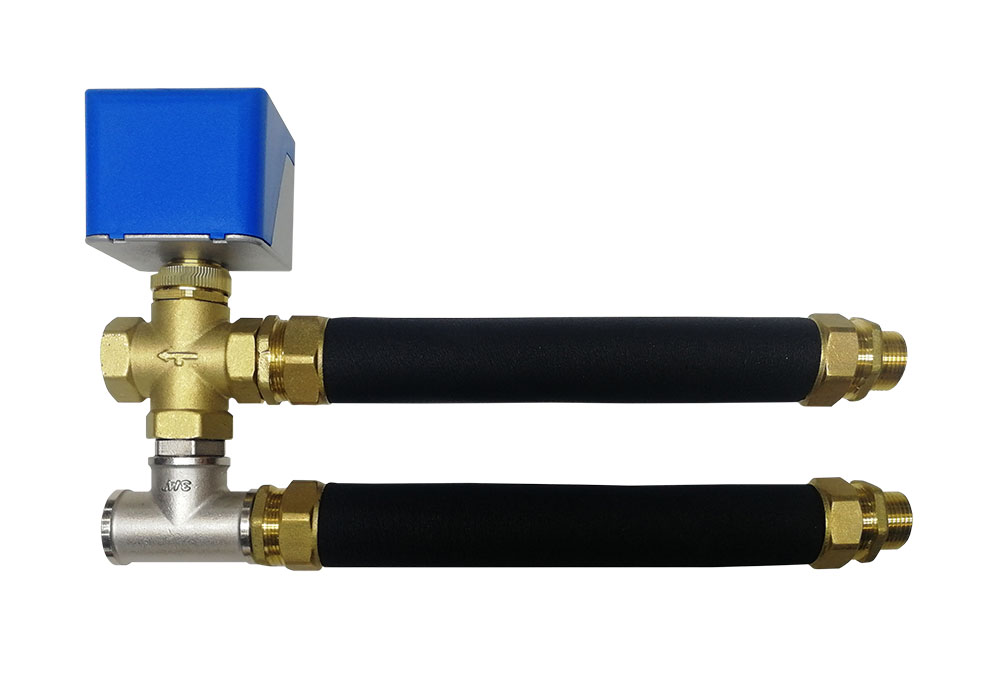

Смесительный узел для фанкойлов 1" с электроприводом

Смесительный узел General Climate

Модель Смесительный узел для фанкойлов 1" с электроприводом — смесительный узел для фанкойлов и других потребителей chilled water.
Предназначен для регулировки подачи теплоносителя в теплообменник фанкойла.
Готовое заводское изделие — заменяет десятки отдельных фитингов и компонентов.
Встроенный трёхходовой клапан с электроприводом — точное поддержание температуры.
Циркуляционный насос — обеспечивает принудительную циркуляцию теплоносителя.
Простота монтажа — установка непосредственно на патрубках фанкойла.

Характеристики:
• Смесительный узел для фанкойлов — это компактное сантехническое устройство, которое объединяет в одном корпусе все элементы, необходимые для регулировки подачи теплоносителя в теплообменник фанкойла: регулирующий клапан, циркуляционный насос, обратный клапан, байпасную перемычку и термоманометрические краны для обслуживания. Вместо того чтобы собирать эту обвязку на объекте из десятка отдельных фитингов, вентилей и патрубков, что занимает время и требует высокой квалификации сантехника, можно установить готовый смесительный узел, смонтированный и испытанный на заводе. Это упрощает монтаж, сокращает время пусконаладки и исключает ошибки при подборе компонентов.
• Сердце смесительного узла: трёхходовой или двухходовой клапан с электроприводом, который получает сигнал от комнатного термостата или контроллера системы управления. В зависимости от требуемой температуры в помещении клапан открывается или закрывается, изменяя расход горячей или холодной воды через теплообменник фанкойла. Трёхходовой клапан может переключать поток между подачей горячей и холодной воды (в четырёхтрубных системах) или между подачей и байпасом (в двухтрубных системах). Двухходовой клапан просто регулирует расход, не смешивая потоки — он используется в двухтрубных системах, где режим «охлаждение/нагрев» переключается централизованно на чиллере или котельной.
• Циркуляционный насос, встроенный в смесительный узел, обеспечивает принудительную циркуляцию теплоносителя через теплообменник фанкойла независимо от перепада давления в магистральных трубопроводах. Это особенно важно в протяжённых системах с большим количеством фанкойлов, где напора естественной циркуляции недостаточно для всех приборов. Насос обычно имеет три скорости вращения, что позволяет подобрать оптимальный режим: минимальная скорость для тихих помещений (спальни, кабинеты), максимальная — для быстрого выхода на режим после длительного простоя.
• Применение готового смесительного узла упрощает монтаж и настройку фанкойла по сравнению с самостоятельной сборкой из отдельных компонентов. Все элементы подобраны по пропускной способности (Kvs), рабочему давлению (PN 10 или PN 16) и диаметру резьбовых соединений (1/2", 3/4" или 1"), что гарантирует гидравлическую совместимость с трубопроводами системы. Смесительные узлы обычно устанавливаются непосредственно на патрубках фанкойла и крепятся хомутами или монтажной пластиной к стене или кронштейну. Важно оставить доступ к сервоприводу клапана и циркуляционному насосу для обслуживания: эти элементы имеют ограниченный ресурс и могут потребовать замены через 5–10 лет эксплуатации.
